3D创意11.16课后作业：八棱落地灯座

潘yuya · 发表于 2022-11-17 16:51:18

本帖最后由潘yuya 于 2022-11-17 16:52 编辑

3D创意11.16课后作业：八棱落地灯座

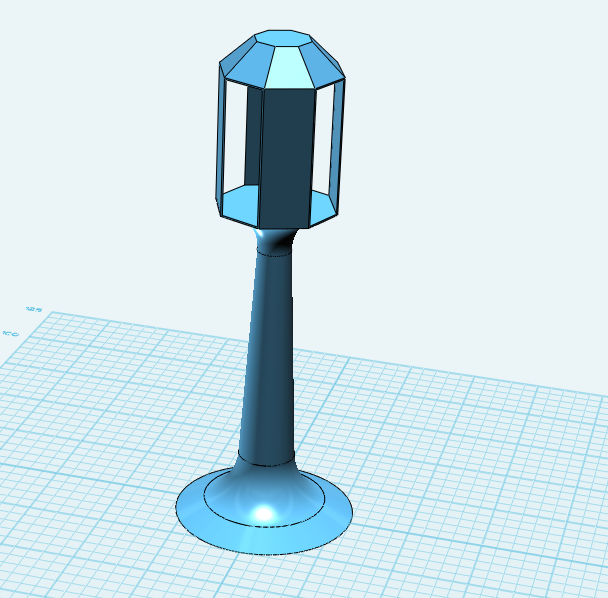

一、作业

二、作业要求
1.使用拉伸倾斜，圆角，圆锥体，正多边形等命令进行绘制；
2.尺寸：
①底部圆锥：底面半径：30mm, 高度10mm，向外偏移10mm;
②底部圆台顶面向上拉伸100mm，向内偏移3mm;
③拉伸的柱子与底面圆台相交的边，圆角半径20mm;
④八边形外接圆半径20mm，向上拉伸45mm，抽壳厚度-0.5mm；
⑤镂空八棱柱与柱子相交的边，圆角半径14mm;
⑥顶部八边形向上拉伸10mm，向内偏移-45mm。
三、作业答案
不要急于看答案，要勇于挑战自己，如果真的不会，可以回复“我想学习3D创意设计”查看答案。另外，之前发布的作业，学生们也可以多次重复练习，不要只练习一次。

游客，如果您要查看本帖隐藏内容请回复
